EXPERT KLİMA • MARINE HAVALANDIRMA EKİPMANLARI

DAİRESEL GEMİ
HAVA DAMPERİ

Dairesel gemi hava damperi; gemi, yat ve offshore havalandırma sistemlerinde yuvarlak kanal hatlarındaki hava debisini ayarlamak, sınırlamak veya hattı kapatmak amacıyla kullanılan marine tip hava kontrol ekipmanıdır. Manuel veya motorlu tahrik seçenekleriyle, galvaniz, paslanmaz çelik veya alüminyum malzemeden projeye özel üretilebilir.

MÜHENDİSLİK HESABI → TEKLİF AL
Dairesel marine hava damperi Expert Klima

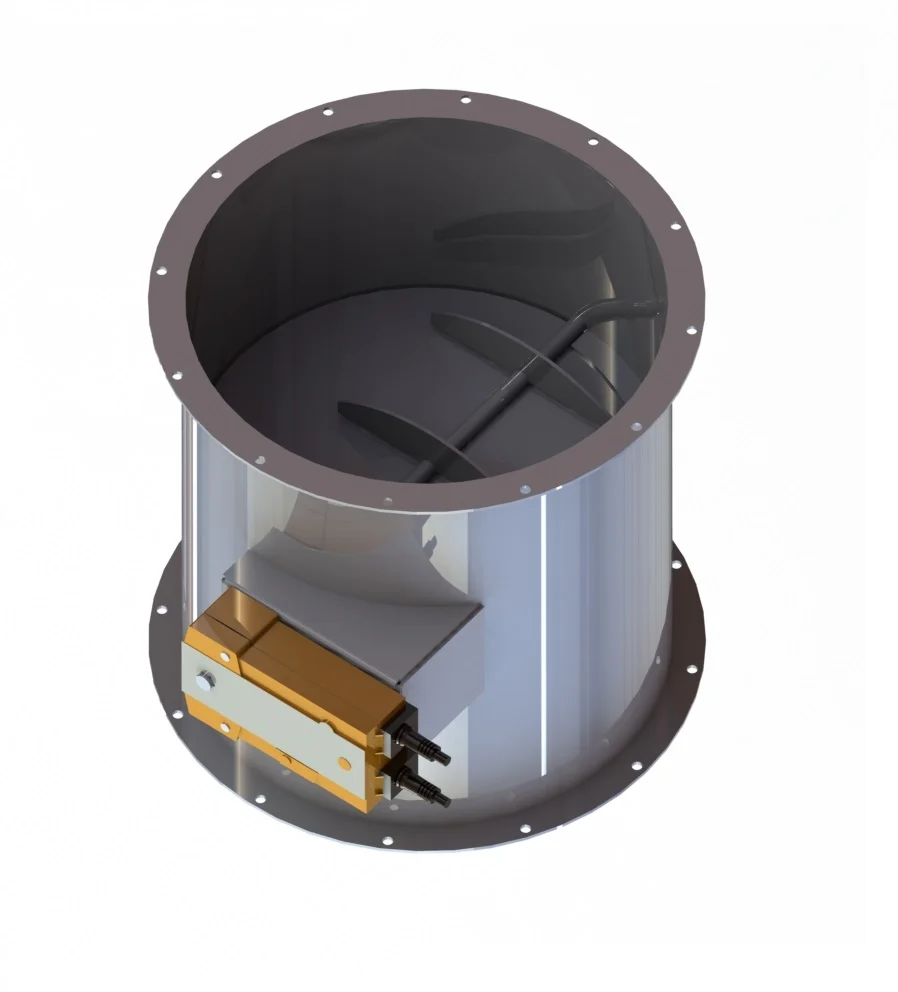

Paslanmaz dairesel hava damperi Expert Klima
FORMDairesel / Yuvarlak Kanal
MALZEMEGalvaniz / 304 / 316 / Alüminyum
KONTROLManuel veya Motorlu
ÜRETİMFlanşlı / Flanşsız
UYGULAMAMarine & Offshore HVAC
EXPERT KLİMA MÜHENDİSLİK ARACI

Dairesel Damper Seçim, Açılım & Ağırlık Programı

Debi-hız kontrolü, iç/dış/nötr eksen çapına göre sac açılımı, malzeme ağırlığı, flanş ve kanat ağırlığı ile manuel/motorlu konfigürasyonu tek ekranda hesaplayın.

Proje & Ürün Girdileri

HAVA & ÇAP
GÖVDE SACI
FLANŞ
KANAT / MİL / TAHRİK
HAVA HESABI

Hesap Sonuçları

İÇ ÇAP-mm
HAVA HIZI-m/s
TOPLAM TAHMİNİ AĞIRLIK-kg
TEORİK DİNAMİK BASINÇ-Pa

Gövde Sac Açılımı — İç / Dış / Nötr Eksen

İç Çap-
Nötr Eksen Çapı-
Dış Çap-
Teorik Açılım-
Pay Dahil Açılım-
Sac Plaka Ölçüsü-
Gövde Sac Alanı-
Gövde Ağırlığı-
Malzeme Yoğunluğu-

Flanş, Kanat, Mil & Tahrik

Flanş Adedi-
Flanş Dış Çapı-
Flanş Toplam Ağırlığı-
Kanat Tahmini Ağırlığı-
Mil Tahmini Ağırlığı-
Tahrik-

Hava Debisi & Kesit Kontrolü

Brüt Dairesel Alan-
Efektif Açık Alan-
Debi-
Ortalama Hız-
Hız Basıncı-
Kontrol Notu-
Değerleri girip HESAPLA butonuna basın.
Bu araç üretim ön hesabı ve teklif ön boyutlandırması içindir. Flanş hesabı düz dairesel halka, kanat hesabı tam dairesel tek sac kanat, mil hesabı dolu dairesel mil yaklaşımıyla yapılır. Gerçek üretim ağırlığı bağlantı elemanları, kollar, takviyeler, contalar ve gerçek profil geometrisine göre değişebilir.
Paslanmaz marine dairesel hava damperi
ÜRÜN TANIMI

Dairesel Gemi Hava Damperi Nedir?

Dairesel gemi hava damperi, yuvarlak kesitli havalandırma kanalında hava akışının açma-kapama veya debi ayarı amacıyla kontrol edilmesini sağlayan bir damper tipidir. Yuvarlak gövde yapısı sayesinde dairesel kanal hatlarına doğrudan adapte edilebilir.

Marine ortamların yüksek nem, tuzlu hava ve titreşim gibi zorlu çalışma koşulları nedeniyle ürünün gövde, kanat, mil, yataklama ve tahrik sistemi proje şartlarına uygun malzeme ve konstrüksiyonla seçilmelidir.

Manuel KontrolKol, mil veya projeye uygun mekanik kumanda.
Motorlu KontrolElektrikli aktüatör ile otomasyon sistemine entegrasyon.
Flanşlı ÜretimKanal bağlantısına uygun tek veya çift dairesel flanş.
Özel MalzemeGalvaniz, paslanmaz veya alüminyum konstrüksiyon seçenekleri.
YAPISAL ÖZELLİKLER

Marine Uygulamaya Uygun Üretim Seçenekleri

01

Dairesel Gövde

Yuvarlak kanal sistemlerine uygun sac gövde ve projeye göre bağlantı derinliği.

02

Tek Kanat Mekanizması

Hava akışını ayarlamak veya hattı kapatmak için döner dairesel kanat sistemi.

03

Manuel / Motorlu Tahrik

İşletme senaryosuna göre kol veya elektrikli aktüatör ile kumanda edilebilir.

04

Marine Malzeme Seçimi

Korozyon şartına göre galvaniz, AISI 304/316 veya uygun alüminyum seçenekleri.

TEKNİK DETAY

Dairesel Gemi Hava Damperi Teknik Konfigürasyonu

Nihai değerler proje şartnamesine, gemi klas gerekliliklerine ve uygulama koşullarına göre belirlenmelidir.

GÖVDEDairesel sac gövde; galvaniz, AISI 304, AISI 316/316L veya alüminyum seçenekleri.
KANATTek parça dairesel kanat veya projeye göre güçlendirilmiş özel konstrüksiyon.
KUMANDAManuel kollu veya elektrikli aktüatörlü kontrol.
BAĞLANTIFlanşlı veya flanşsız; tek/çift flanş opsiyonları.
SIZDIRMAZLIKİhtiyaca göre çevresel conta ve özel kanat-gövde sızdırmazlık detayı.
ÖLÇÜProjeye özel çap ve gövde derinliği.
MONTAJYuvarlak kanal hattına, bulkhead geçişine veya özel marine konstrüksiyona göre.
OTOMASYONAktüatör seçimine bağlı olarak aç/kapa veya oransal kontrol uygulanabilir.
Teknik not: Yangın/duman kapama, SOLAS, IMO veya klas kuruluşu gerektiren uygulamalarda yalnızca proje şartnamesi, sertifika kapsamı ve ilgili onaylara uygun ürün konfigürasyonu kullanılmalıdır. Bu sayfa herhangi bir sertifikasyon veya yangın sınıfı beyanı yerine geçmez.
KULLANIM ALANLARI

Marine HVAC Sistemlerinde Uygulama Alanları

Makine Dairesi

Besleme ve egzoz hava hatlarının kontrolü.

Taze Hava Hatları

Dış hava debisinin ayarlanması ve kanal izolasyonu.

Jeneratör Odaları

İhtiyaca göre manuel veya otomatik hava kontrolü.

Offshore Platformlar

Yuvarlak marine kanal sistemlerinde projeye özel damper çözümü.

SIK SORULAN SORULAR

Dairesel Gemi Hava Damperi Hakkında

Dairesel gemi hava damperi ne işe yarar?

Yuvarlak havalandırma kanalındaki hava akışını ayarlamak, sınırlamak veya kanal hattını kapatmak için kullanılır.

Motorlu ve manuel üretilebilir mi?

Evet. Projenin kontrol senaryosuna göre manuel mekanizma veya uygun elektrikli aktüatör kullanılabilir.

Paslanmaz veya alüminyum üretilebilir mi?

Evet. Korozyon ve çevre şartına göre galvaniz, AISI 304, AISI 316/316L veya uygun alüminyum malzeme seçenekleri değerlendirilebilir.

Flanşlı veya flanşsız yapılabilir mi?

Evet. Kanal bağlantısına göre flanşsız, tek flanşlı veya çift flanşlı konstrüksiyon tasarlanabilir.

Programdaki ağırlık gerçek üretim ağırlığı mıdır?

Hayır. Program gövde, düz halka flanş, dairesel kanat, dolu mil ve girilen aktüatör ağırlığını kullanarak ön tahmin yapar. Bağlantı elemanları, takviyeler, kollar, contalar ve gerçek imalat detayları sonucu değiştirebilir.

EXPERT KLİMA

Marine Projeniz İçin Dairesel Damper Üretelim

Çap, hava debisi, gövde derinliği, malzeme, flanş ve tahrik bilgilerinizi paylaşın; projenize özel üretim ve teklif değerlendirmesi hazırlayalım.
