Dikdörtgen & Silindirik Susturucular

Klima ve havalandırma sistemlerinde oluşan fan ve hava akış kaynaklı gürültünün azaltılması için SA serisi dikdörtgen, SLA ve SLA‑P serisi silindirik susturucu çözümleri.

Dikdörtgen Susturucular Silindirik Susturucular

SA Serisi Dikdörtgen Susturucular

SA serisi absorberler, klima ve havalandırma sistemlerinde oluşan gürültüyü azaltmak amacıyla tasarlanmıştır. Katalogda SA‑10, SA‑20, SA‑K20 ve SA‑K30 olmak üzere dört temel absorber tipi tanımlanır.

d = 100 mm

SA‑10

Standart konstrüksiyonlu ses absorberidir. Düz ses emici elemanlarla birlikte özellikle 125 Hz ve 250 Hz fan gürültüsünü hedefleyen galvaniz perfore yüzey kaplı panel kullanılır.

d = 200 mm

SA‑20

Standart konstrüksiyonlu ses absorberidir. SA‑10 ile aynı temel konstrüksiyon yaklaşımını kullanır; daha kalın absorber yapısı sayesinde daha yüksek sönümleme hedeflenebilir.

d = 200 mm

SA‑K20

Klima ve havalandırma sistemlerinde fan gürültüsünü azaltmak için tasarlanır. 250 Hz oktav bölgesini hedefleyen düz emici sönümleme paneli kullanılır.

d = 300 mm

SA‑K30

Kalın absorber yapılı SA‑K serisi çözümdür. 250 Hz oktav şiddetindeki fan gürültüsünün sönümlenmesine yönelik düz emici panel konstrüksiyonuna sahiptir.

Malzeme & Konstrüksiyon

Katalogda SA serisi için aşağıdaki yapı tarif edilmektedir.

Dolgu50 kg/m³ preslenmiş cam yünü / klima levhası
Yüzey KorumasıCam lifi kaplama
Hava Hızı20 m/s'ye kadar partikül aşınmasına karşı koruma
Yangın SınıfıDIN 4102 A2 – yanıcı olmayan malzeme
Absorber KasasıGüçlendirilmiş galvaniz sac
BağlantıHer iki tarafta flanş
SA‑10 ve SA‑20 tiplerinde dolgu malzemesinin yarısı galvaniz perfore yüzey kaplı panel ile kuşaklanır. Katalog ayrıca talep halinde özel imalat yapılabildiğini belirtir.

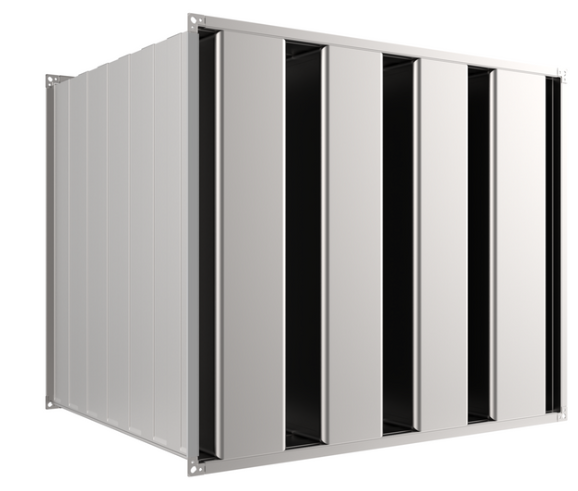

Expert Klima dikdörtgen akustik susturucu

Absorber Seçim Prensibi

Katalogdaki absorber seçim şemasında seçim; kanal genişliği (B), yüksekliği (H), absorber kalınlığı (d), hava yolu genişliği (s), kulis sayısı (n) ve susturucu boyu (L) üzerinden yapılır. Katalog formülü B = n × (d + s) ilişkisini kullanır.

B

Kanal / susturucu toplam genişliği.

H

Kanal / susturucu yüksekliği.

d

Absorber / kulis kalınlığı.

s

Hava yolu genişliği.

Katalogda SA‑10, SA‑20, SA‑K20 ve SA‑K30 için 250 Hz oktav bandına yönelik ayrı seçim diyagramları bulunmaktadır. Bu sayfada katalogdaki ölçülebilir ürün verileri aktarılmış, grafiklerden elle okunması gereken noktalar otomatik tabloya dönüştürülmemiştir.

SLA Serisi Silindirik Susturucular

SLA tipi standart silindirik absorberdir. SLA‑P ise SLA tipine ek olarak merkezinde ses absorbe eden bir pod bulunan modeldir.

SLA

Standart Silindirik Absorber

Dış kasa ve perforeli iç boru galvaniz sacdan imal edilir. İç dolgu malzemesi cam lifi kaplı klima levhasıdır.

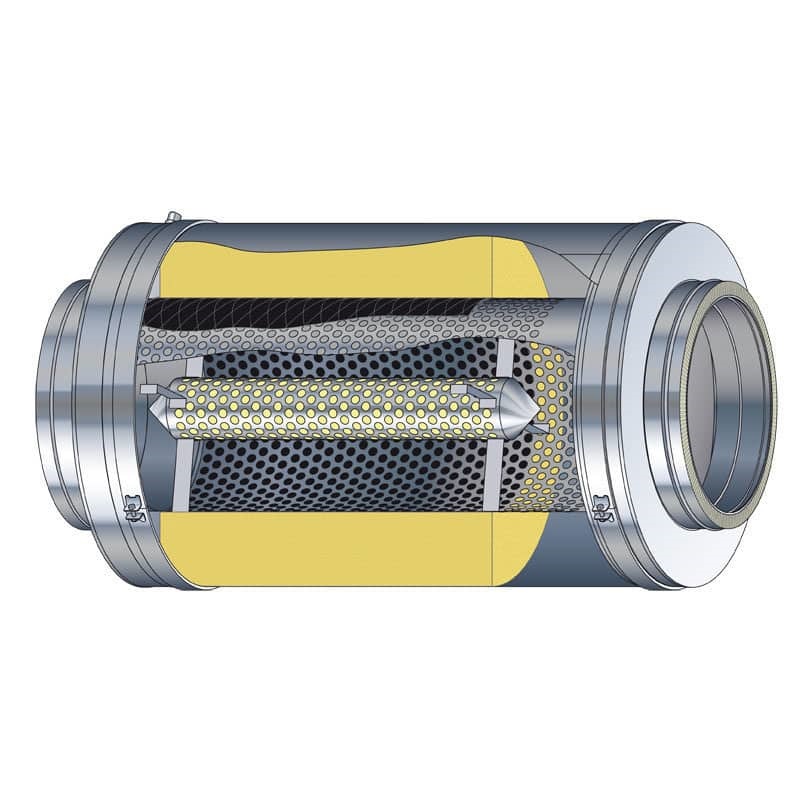

SLA‑P

Podlu Silindirik Absorber

SLA gövdesine ilave olarak merkezde perfore galvaniz sacdan ses absorber podu bulunur.

Bağlantı

İmalat Çeşitleri

Flanşsız, bir uçta flanşlı veya iki uçta flanşlı imalat seçenekleri katalogda gösterilmektedir.

Kaplama

Galvaniz / RAL

Standart kaplama galvanizdir. Opsiyonel olarak istenen RAL renginde boya uygulanabilir.

SLA / SLA‑P Teknik Yapısı

Dış KasaGalvaniz sac
İç BoruPerfore galvaniz sac
DolguCam lifi kaplı klima levhası
Yangın SınıfıDIN 4102 A2
SLA‑P PodPerfore galvaniz ses absorber podu
Özel İmalatTeknik özelliklere göre üretilebilir

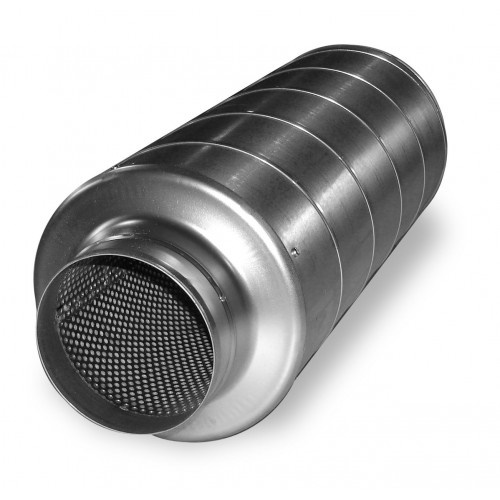

Expert Klima silindirik susturucu

SLA – Podsuz Akustik Giriş Kaybı

Aşağıdaki tablolar katalogdaki oktav bant giriş kaybı değerlerini gösterir. Değerler dB cinsindedir.

L = 500 mm

Boyut63 Hz125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
10011215193326188
12511014183023168
14011013172822147
1602912162619126
200271015211495
2502471315844
3152461112743
3552361110633
400235108532

L = 1000 mm

Boyut63 Hz125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
100417222950503416
125416202850503014
140415192848462713
160314182745412412
20031215253930189
2502101223321795
315281122261485
355271121231274
40026102019964
4502591914743
5002481810433

L = 1500 mm

Boyut63 Hz125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz8 kHz
25031116304928127
3153915284123106
355391427351986
400381426291575
450371325221165
50036122416644
56035112314644
63024102112543
7102491910433
800138177332
Katalog, giriş kaybının DIN 45646'da açıklanan boru / yankı odası test yaklaşımıyla belirlendiğini ifade eder. Boş boru ve absorberli boru arasındaki ölçüm farkı giriş kaybı olarak değerlendirilir.

Ürün Görselleri

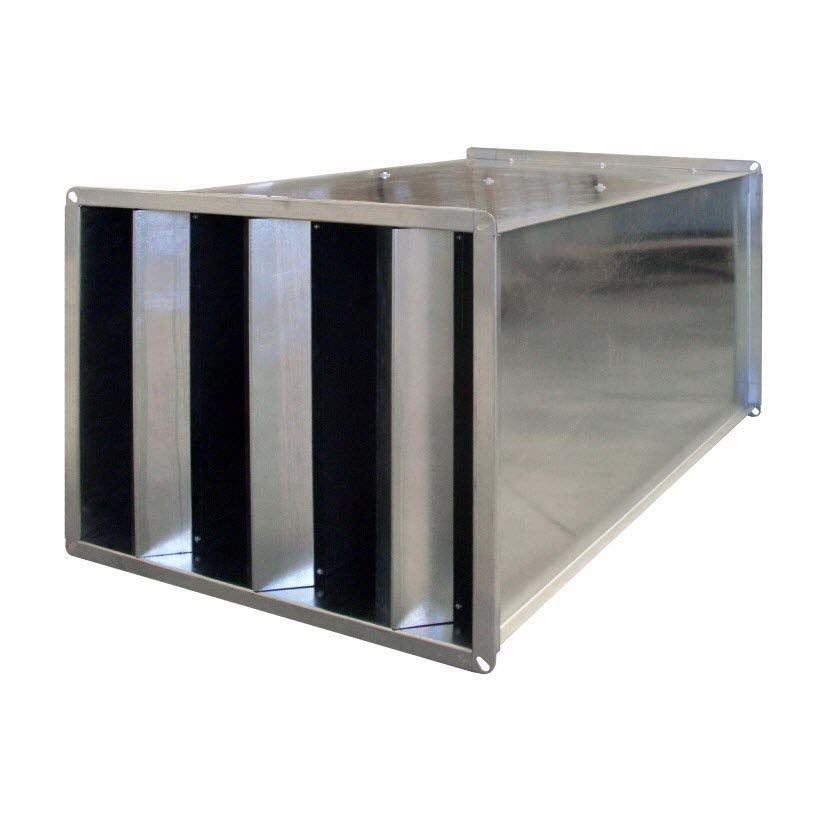

Expert Klima susturucu Expert Klima dikdörtgen susturucu Expert Klima ses susturucu Expert Klima akustik susturucu

Projenize uygun susturucuyu birlikte seçelim.

Kanal ölçüsü, hava debisi ve hedeflenen akustik performansı iletin; uygun SA / SLA çözümünü belirleyelim.

Teklif Al
EXPERT KLİMA • MÜHENDİSLİK ARACI

Susturucu Seçim Programı

Kanal ölçüsü ve hava debisine göre 100 mm veya 200 mm kulisli susturucu konfigürasyonunu hesaplayın; kulis sayısı, geçiş hızı, tahmini basınç kaybı ve akustik değerleri teknik föy olarak alın.

EXPERT KLİMAEXPERT KLİMAEXPERT KLİMAEXPERT KLİMAEXPERT KLİMA
EXPERT KLİMA • K-100T / K-200T CALIBRATED SELECTOR

100 / 200 mm Kulis Susturucu Seçimi

Kanal genişliği, kanal yüksekliği ve debiyi girin; ardından 100 mm veya 200 mm kulis seçin. Program seçilen kulis kalınlığıyla 1–10 kulis ve uygun boy kombinasyonlarını tarayarak tek en uygun sonucu oluşturur.

Ölçü ve debiyi girin

Program seçtiğiniz 100 mm veya 200 mm kulis kalınlığıyla 1–10 kulis ve tüm boy kombinasyonlarını tarar; ekranda yalnızca en uygun tek sonucu gösterir.

EXPERT KLİMA EXPERT KLİMA EXPERT KLİMA EXPERT KLİMA EXPERT KLİMA
EXPERT KLİMA

EXPERT KLİMA • Akustik Susturucu Önerilen Teknik Seçim Raporu

ÖN GÖRÜNÜŞ – KULİS YERLEŞİMİ
YAN GÖRÜNÜŞ – SUSTURUCU BOYU / HAVA AKIŞI
OKTAV BANT SÖNÜMLEME GRAFİĞİ
Akustik değerler mühendislik ön seçimidir. Sağlanan gerçek referans seçim noktaları kalibrasyonda korunur; referans dışındaki oktav bant değerleri tahminidir.
